Eigenbau im Amateurfunk - Ausgewählte Endstufen (PAs)

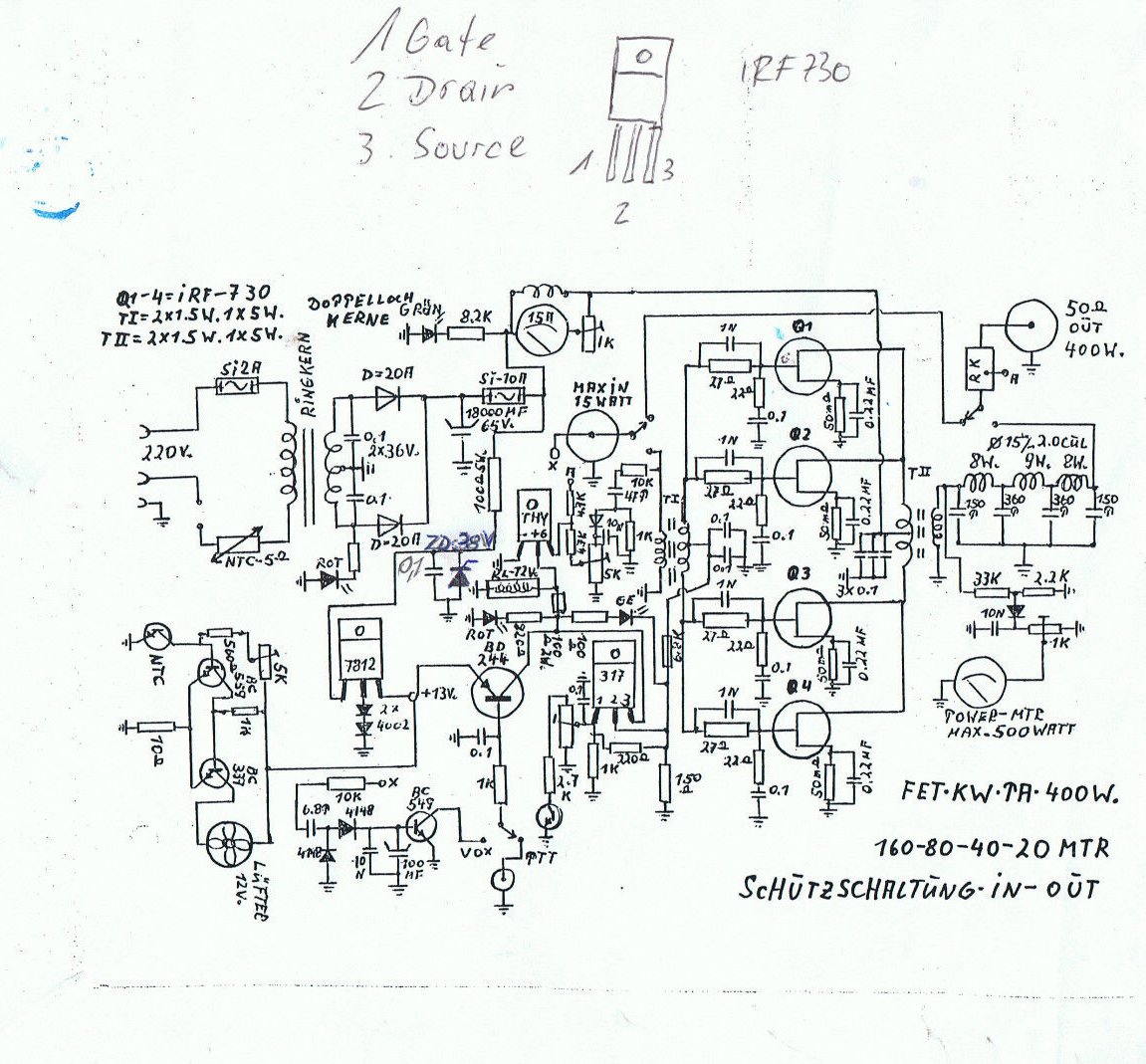

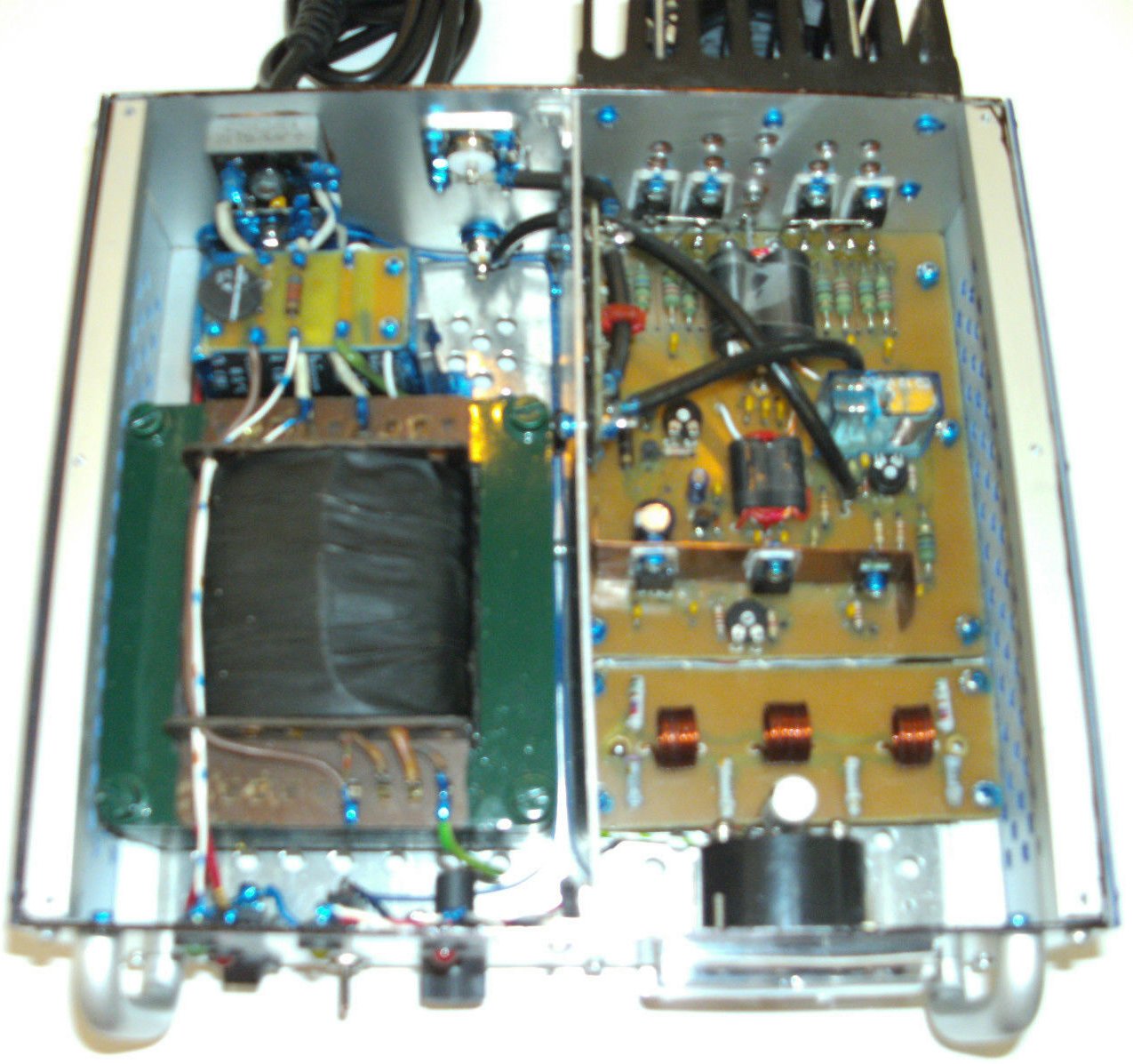

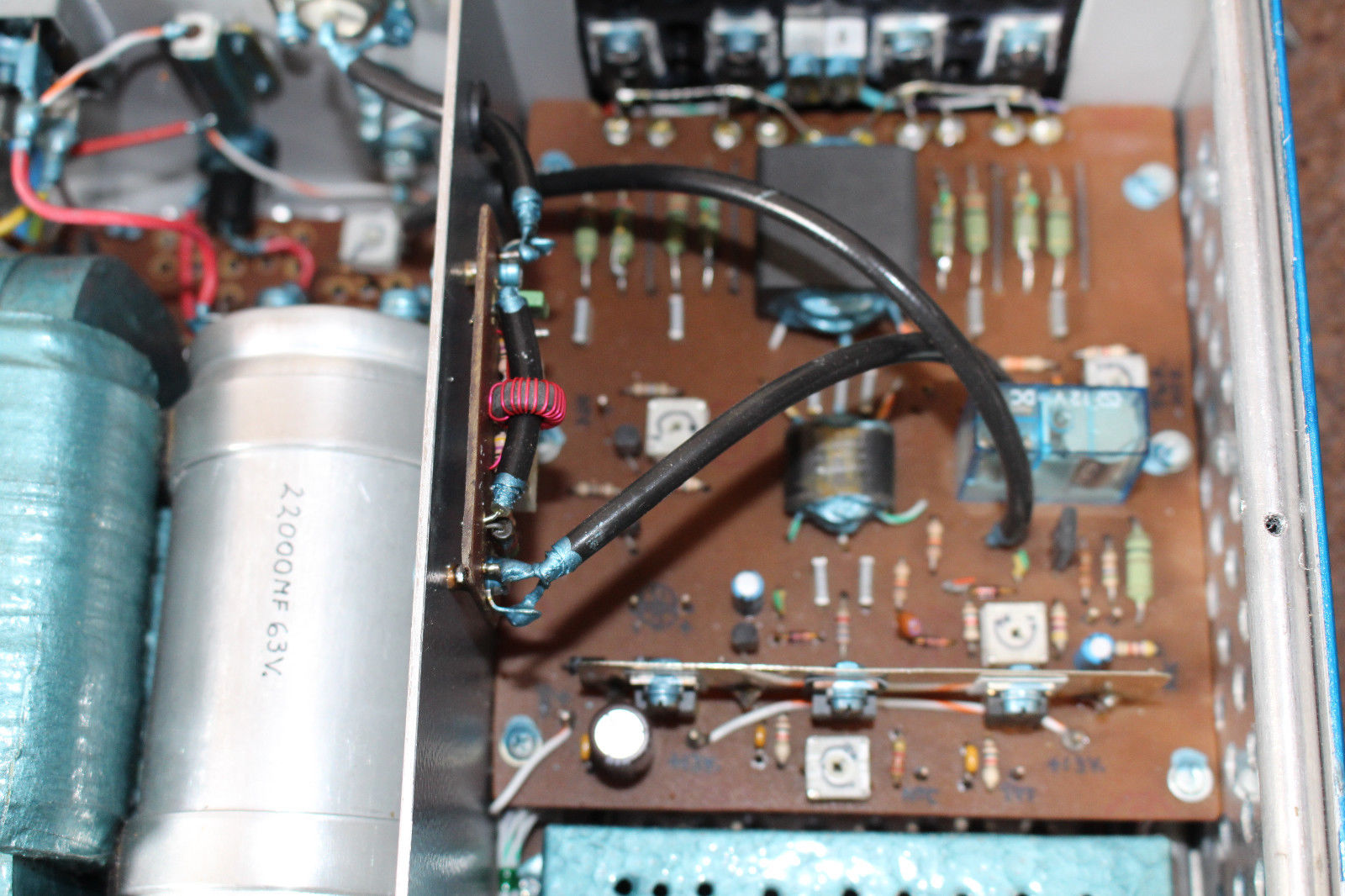

| 400 W KW Mosfet-PA - Aufbau von Hans Diebold (DJ4WZ) |
| 400 W PEP bei 8 - 10 Watt Input auf den Bändern 20m - 160m. Von 10m - 15m beträgt der Output aufgrund der Transistoren (4 x IRF730) noch etwa 100 bis 140 Watt. 4 X IRF730 kosten 2,50 €! Die PA ist rundum mit Schutzschaltungen versehen. Zu hohe Eingangsleistung sowie auch bei zu schlechtem SWR! Ruhestrom ist stabilisiert und Lüfter schalten sich bei erhöhter Transistortemperatur ein. SWR-Brücke schaltet über Thyristor die PTT weg. PTT über Chinchbuchse oder HF-VOX. Ideal für YAESU FT-818 etc. oder SDR-Radio! |
| - Bereiche: 20 / 40 / 80 / 160 m |
| - Eingebautes Netzteil: 61V / 12V |
| - Leiser Lüfter |
| - Watt und Amperemeter |
| - Schön Klein und leicht |
| Bauanleitung: 400-Watt-MOSFET-PA (Funk 9/2005) |

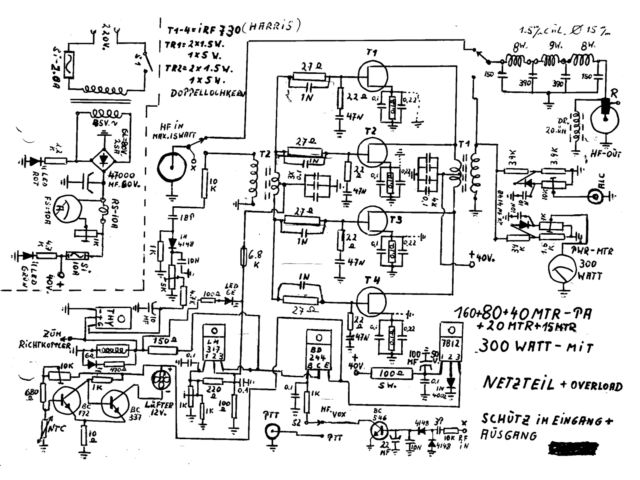

| 4 x IRF730 | |
 |
 |
 |
 |

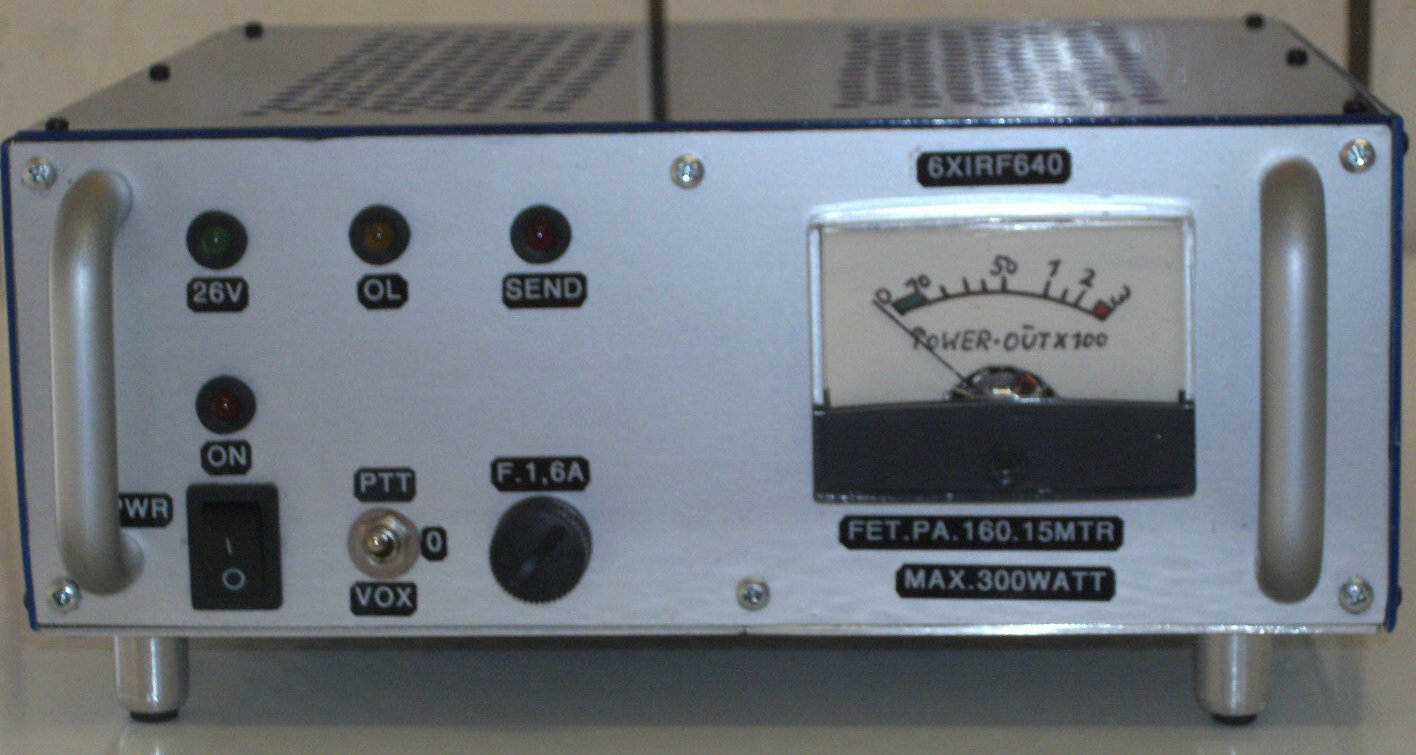

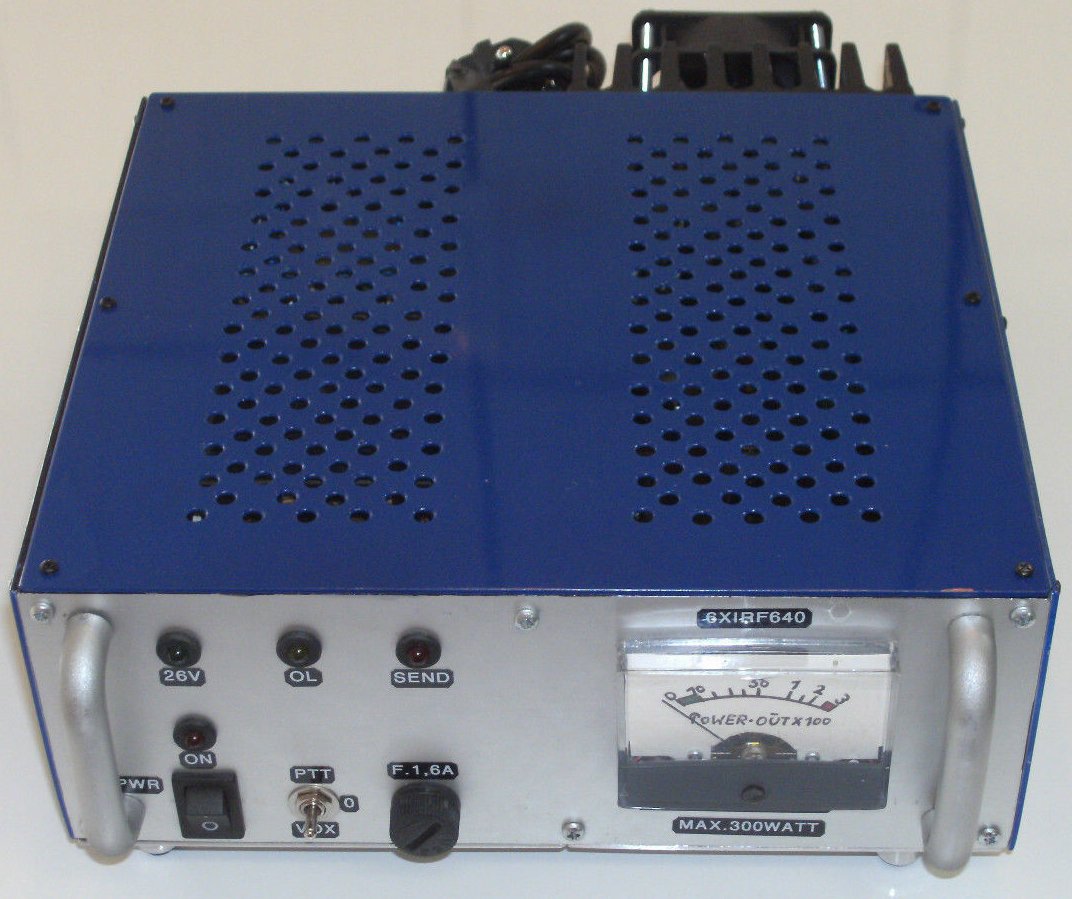

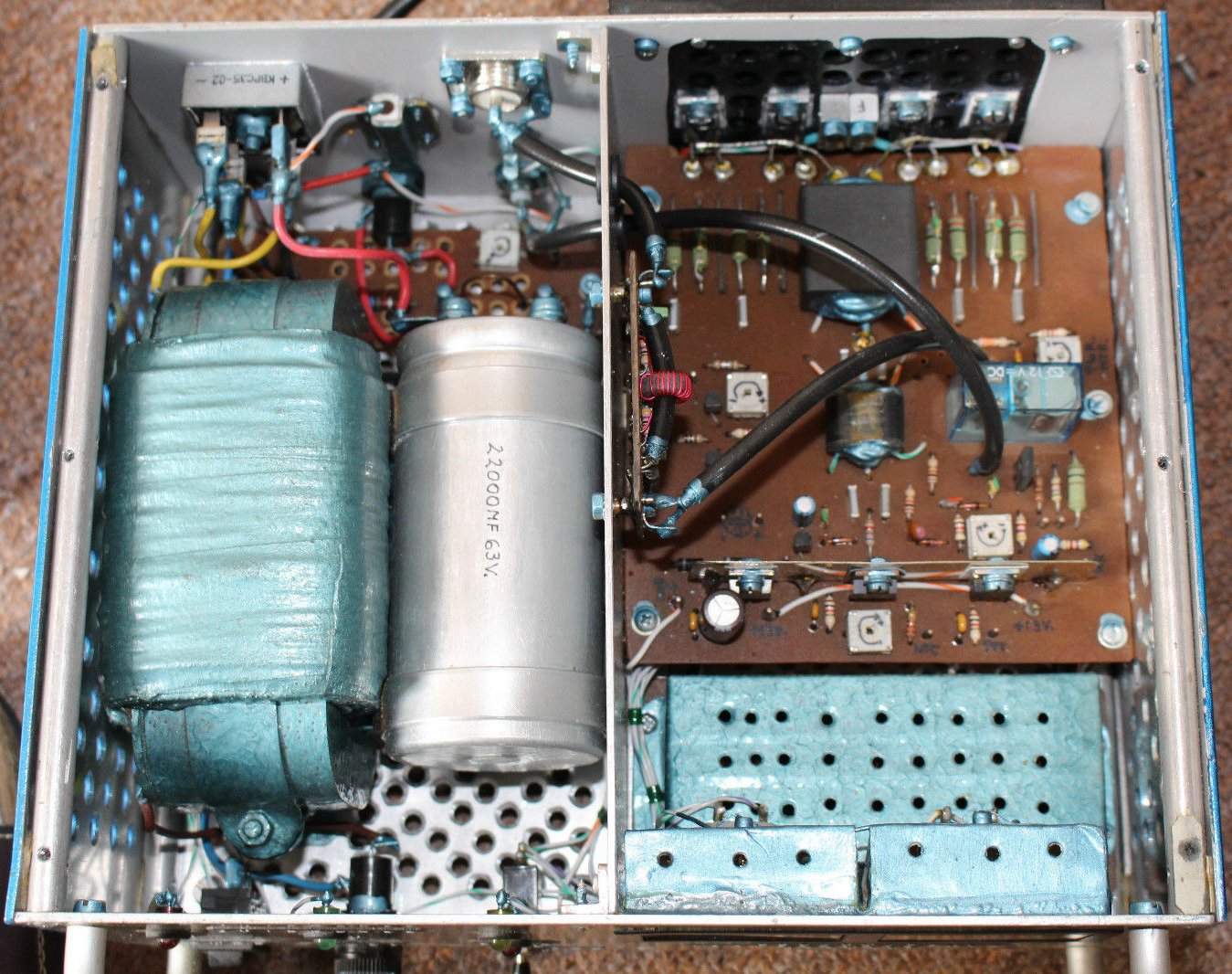

| 6 x IRF640 | |
 |
 |
 |
 |

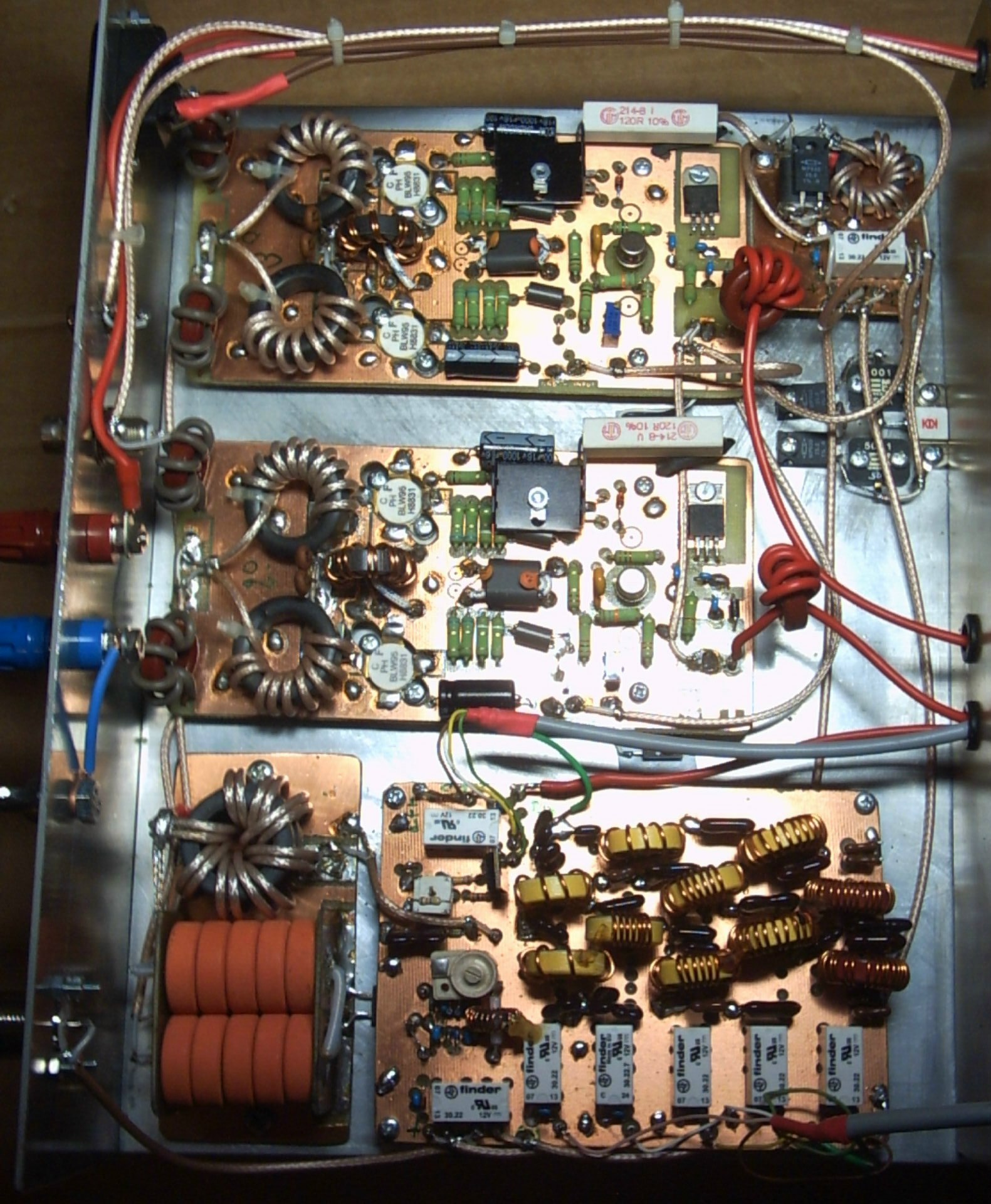

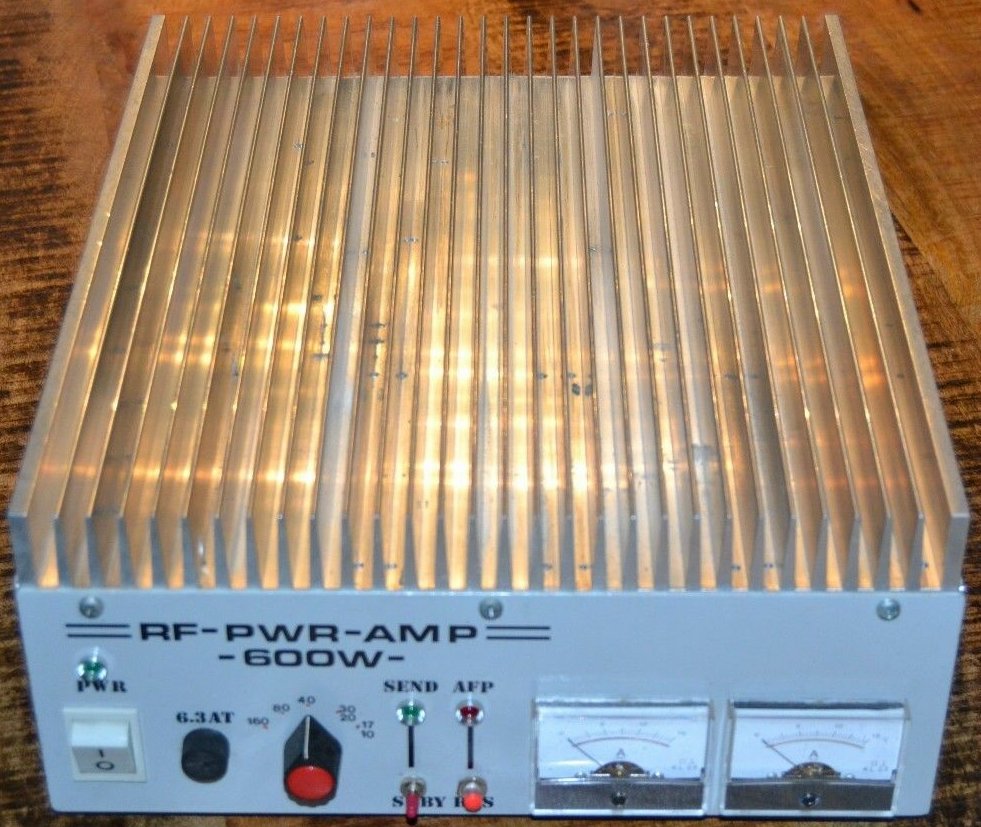

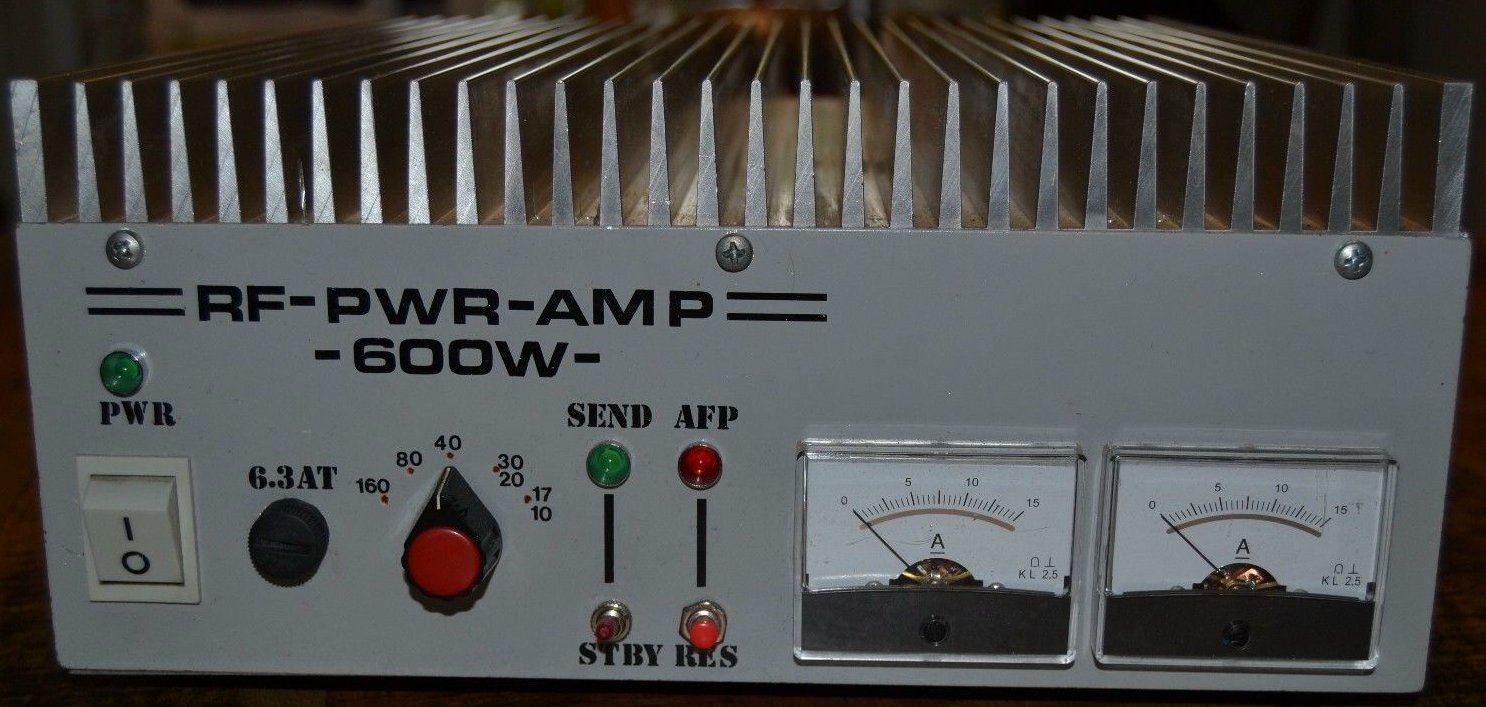

| 2-Zylinder MOS-Endstufe (10 - 160 m) von Jörg Müller (DJ8YP) - 500 W PEP SSB |
| Die PA kann gemütlich mit max. 40 W in CW und 60 W in SSB angesteuert werden und wiegt ca. 10 kg. Eine SWR-Schutzschaltung ist integriert. Natürlich erreicht man mit mehr Eingangsleistung auch mehr Ausgangsleistung, doch wesentlich mehr Ausgangsleistung als in der Übersicht angegeben, kann jedoch nicht erreicht werden. Dort befinden sich die Transistoren fast in Sättigung! Angegeben ist die Ausgangsleistung mit 600 W auf 160 m - 10 m (inkl. WARC-Bänder). Bei einer mittleren Ansteuerung von 45 W Dauerstrich erzeugt die Endstufe eine Ausgangsleistung von: |
| 160 m: 450 W |
| 80 m: 450 W |
| 40 m: 500 W |
| 20 m: 380 W |
| 15 m: 360 W |
| 10 m: 270 W |
 |
 |
 |
 |

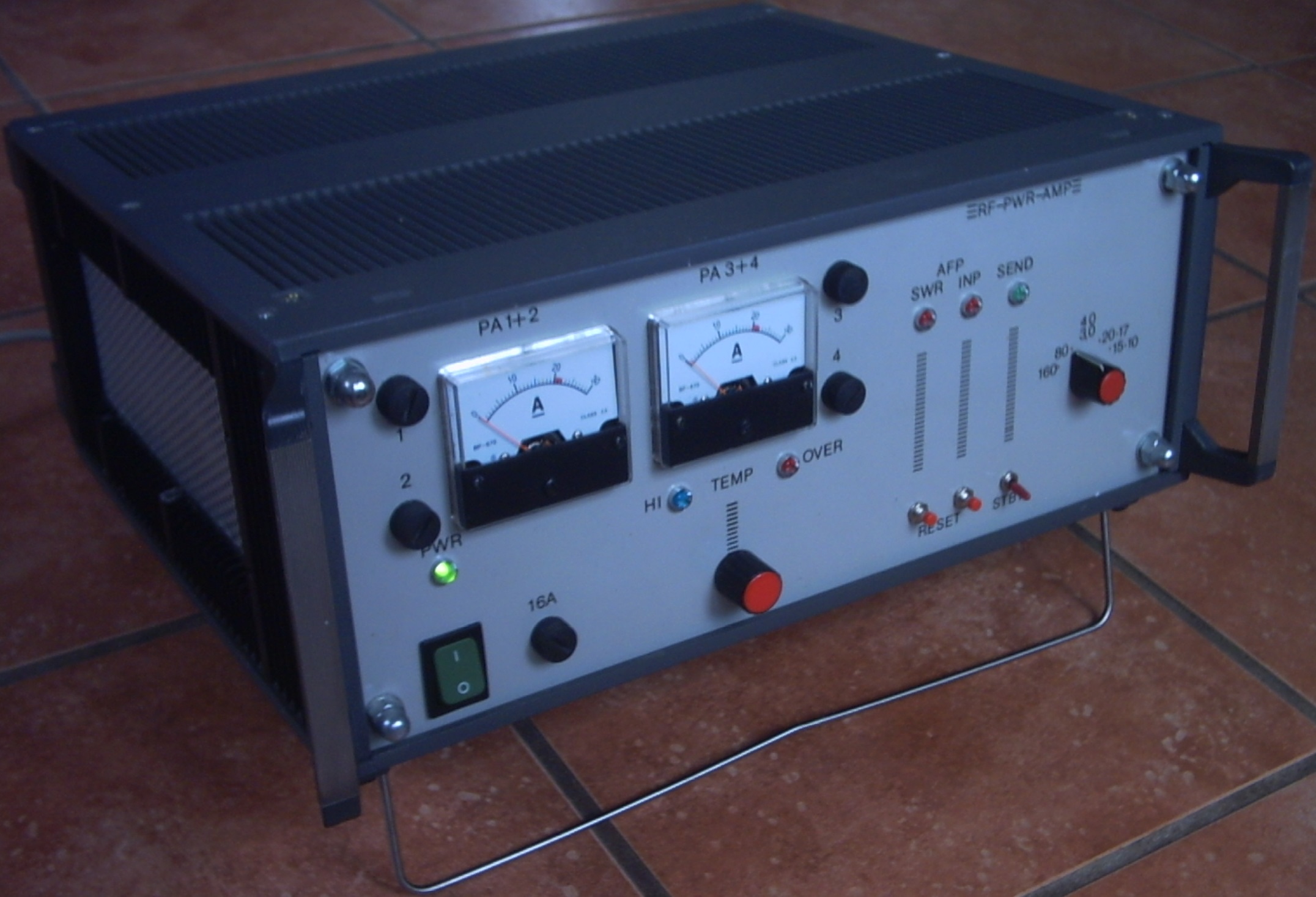

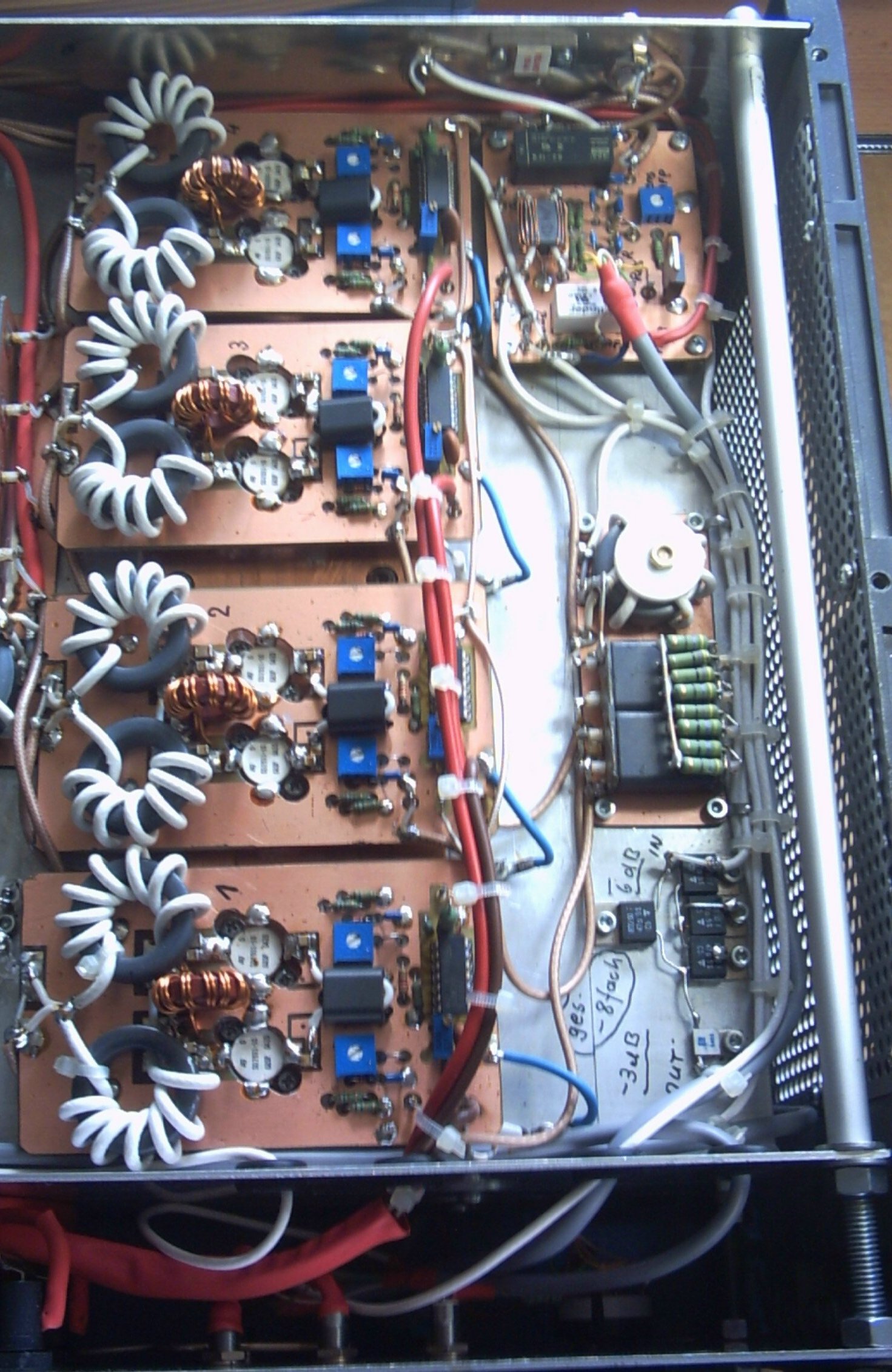

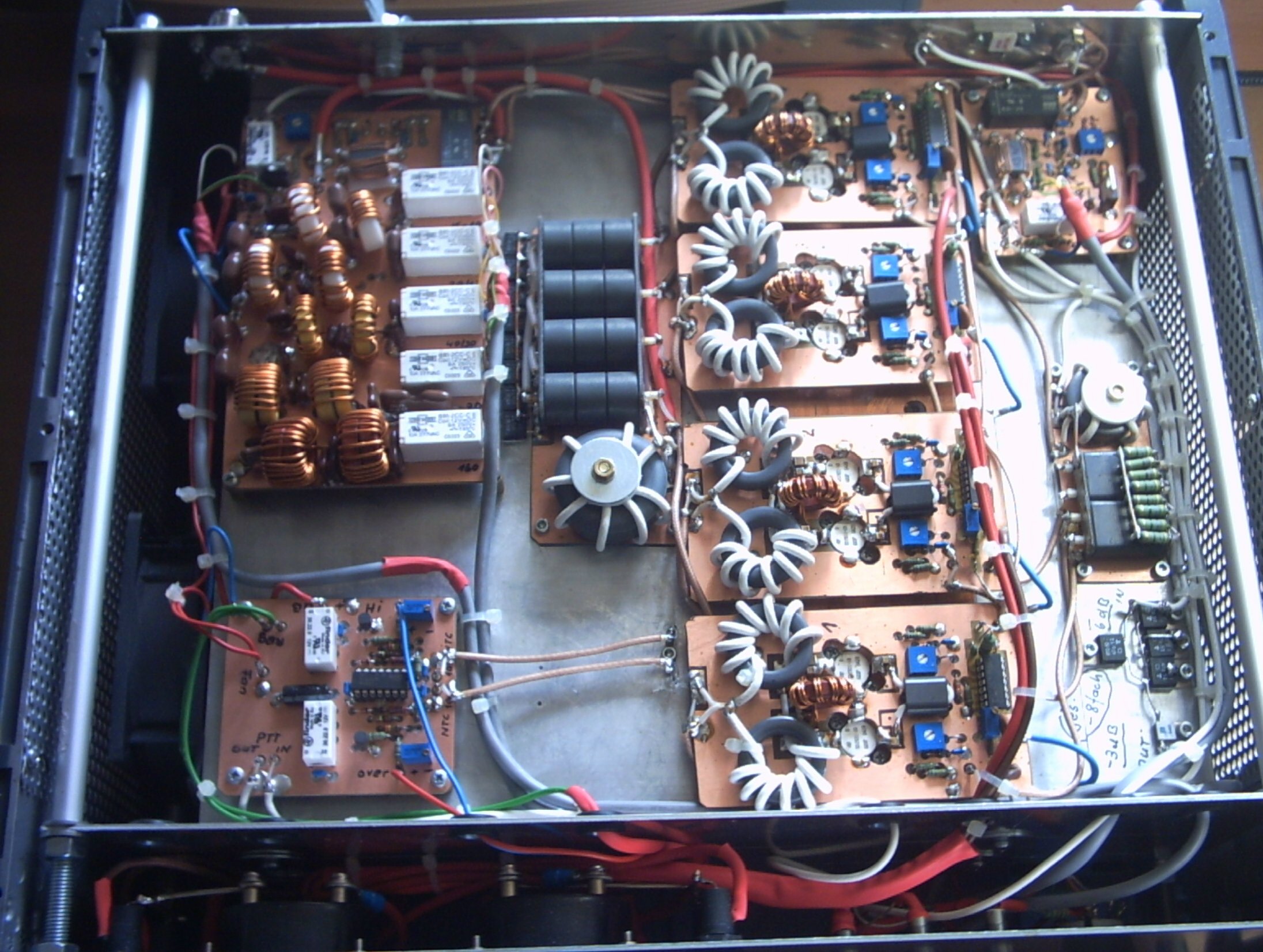

| 4-Zylinder MOS-Endstufe mit 4 x 2 SD2931-10 von Jörg Müller (DJ8YP) - 1.000 W PEP SSB |

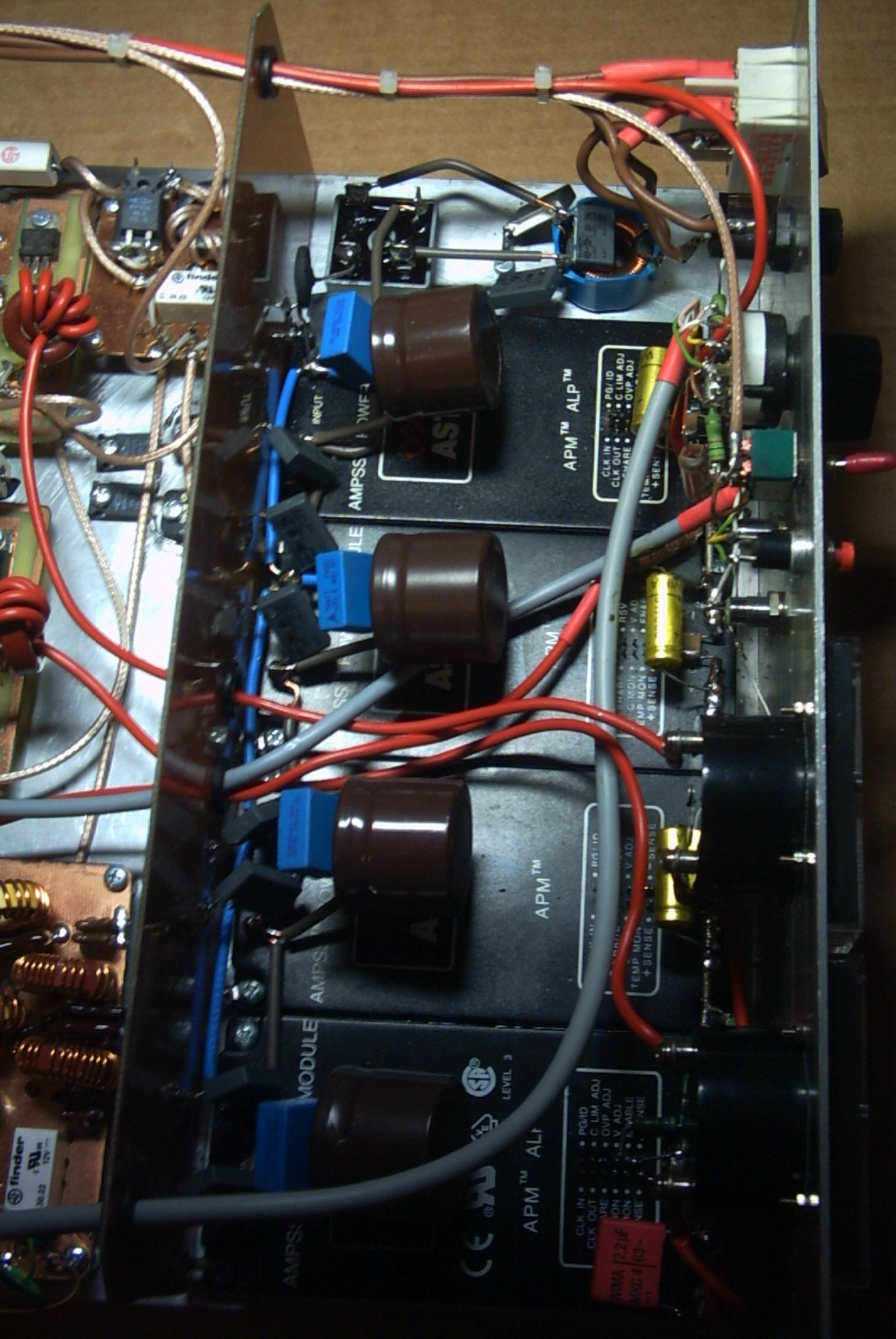

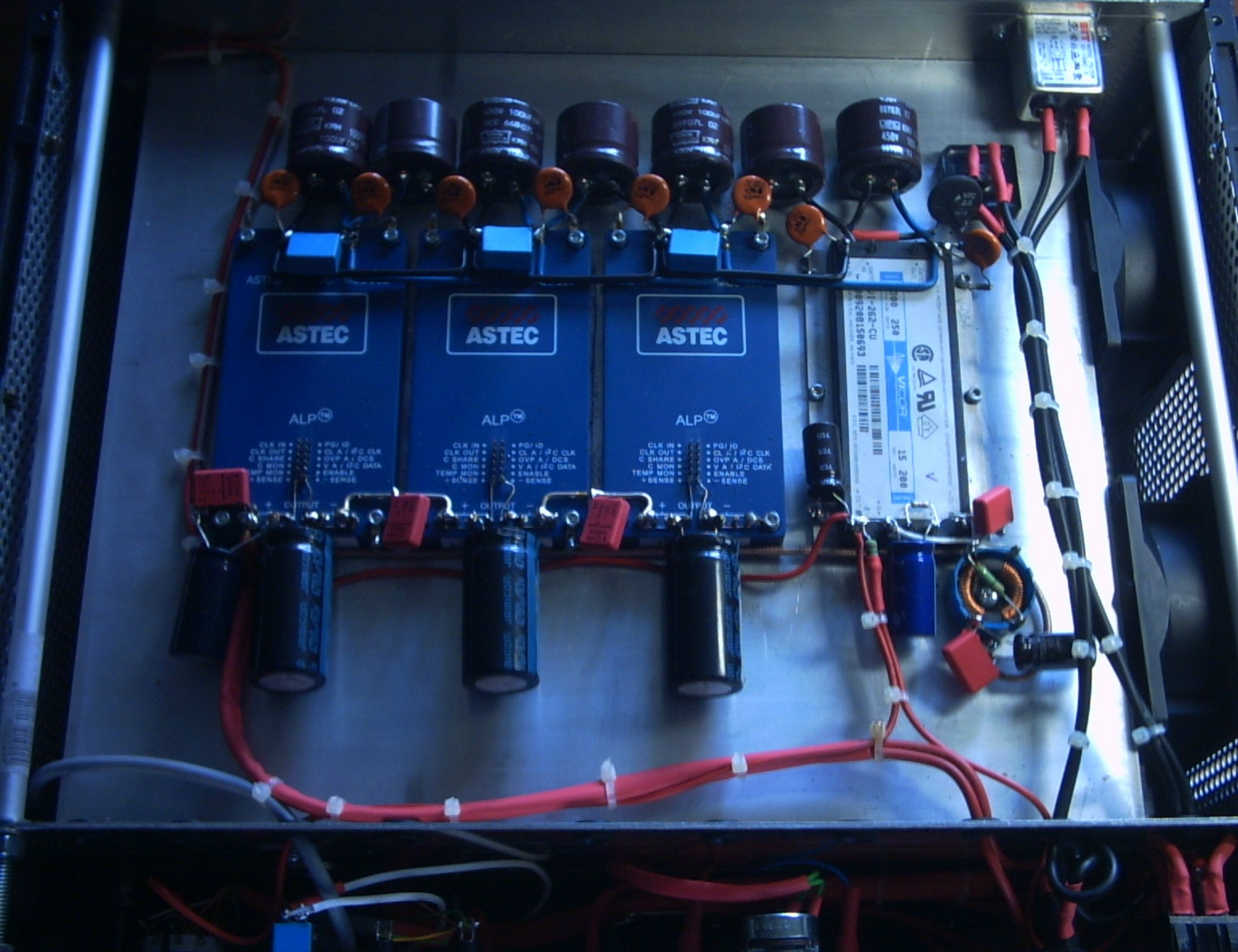

| Eine hervorragende PA mit ausgezeichneten Eigenschaften und Sicherheitsschaltungen! Die Abschaltschwelle kann intern eingestellt und mit dem Resettaster gelöscht werden. Das Netzteil ist mit ASTEC DC/DC Wandlern aufgebaut, die Kurzschlusssicher und thermisch gesichert sind. Mit einer Steuerleistung von 2,5 - 55 W sind bis zu 1.000 W in SSB möglich. |
| 160 m: 40 W / 1.000 W |
| 80 m: 33 W / 1.000 W |
| 40 m: 33 W / 1.000 W |
| 20 m: 55 W / 1.000 W |
| 10 m: 55 W / 650 W |
 |
 |
 |
 |
